This machine is suitable for PET OPP CPP PE non-woven fabric, PVC and optical material film, paper and various materials.
Using imported PLC to achieve precise and stable control functions only requires input of raw material thickness, broadband diameter, and speed.
Cette machine convient au tissu non tissé PET OPP CPP PE, au PVC et au film matériel optique, au papier et à divers matériaux.
L’utilisation du PLC importé pour réaliser des fonctions de contrôle précises et stables exige seulement l’entrée de l’épaisseur de matière première, du diamètre à large bande, et de la vitesse.
Main technical parameters:
|
Material width |
1300mm |
|
Material diameter |
800mm |
|
Winding diameter |
450mm |
|
Paper with inner hole |
3 # 6 # |
|
Slitting speed |
400m/min |
|
MIN SPLIT |
25-1300MM |
|
Total power |
15 kw |
|
Mechanical dimensions |
2200X2800X1840 |
|
PLC |
SIEMENS, Germany |
|
Servo Motor |
Fukuta Taiwan |
|
Touch screen |
Weinview Taiwan |
|
Edge correction device |
Pausource, Taiwan |
|
Cylinder |
Airtac Taiwan |
|
Bearing |
NSK Japan |
Material Characteristics:
A. Host part
laser lamp on paper tubes
B. Material discharge section
1. The feeding mechanism is a connected feeding rack
2. shaftless hydraulic uploading raw materials
3. adjustable deflection rod can be adjusted through a handwheel
4. Magnetic powder brake for unwinding
5. Edge correction material by PAUSOURCE or BST brand (other brands can be chosen separately)
C. Material receiving section

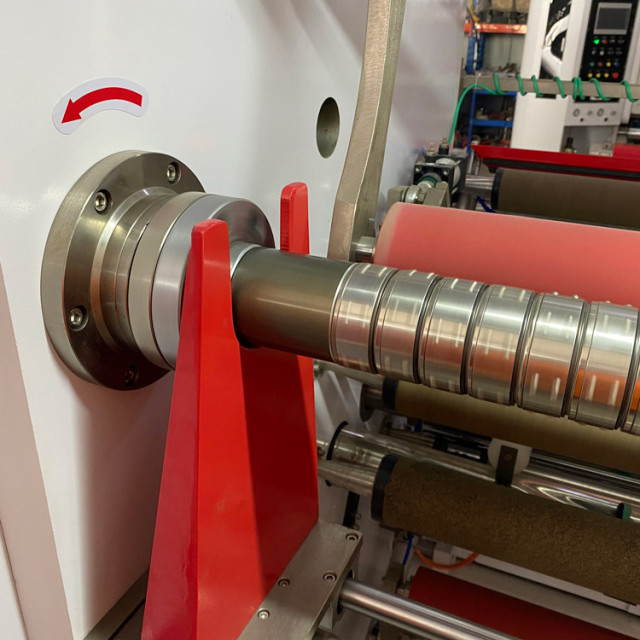

1. with 3-inch pneumatic inflation differentrial shafts for unwind 2 Pcs
2. The locking method is controlled by method
3. The winding tension by electrician valve

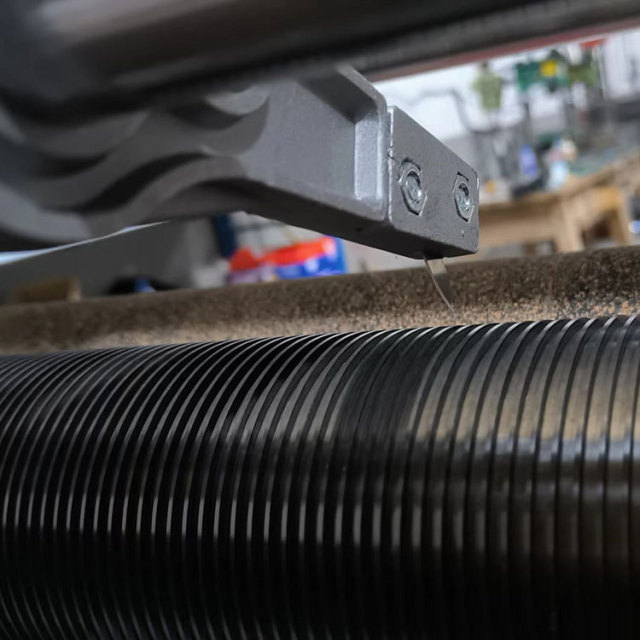

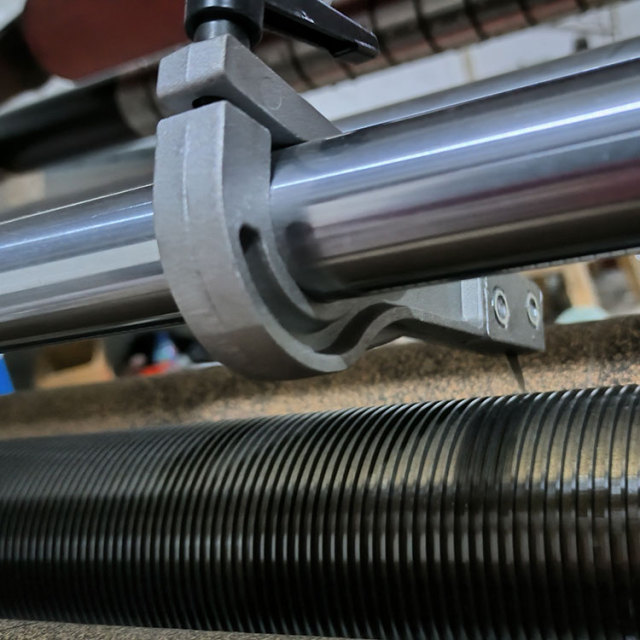

4. circular knives or Straight knives 10 pcs standard
Optional
5. waste blowing edge Trimming winder is Optional

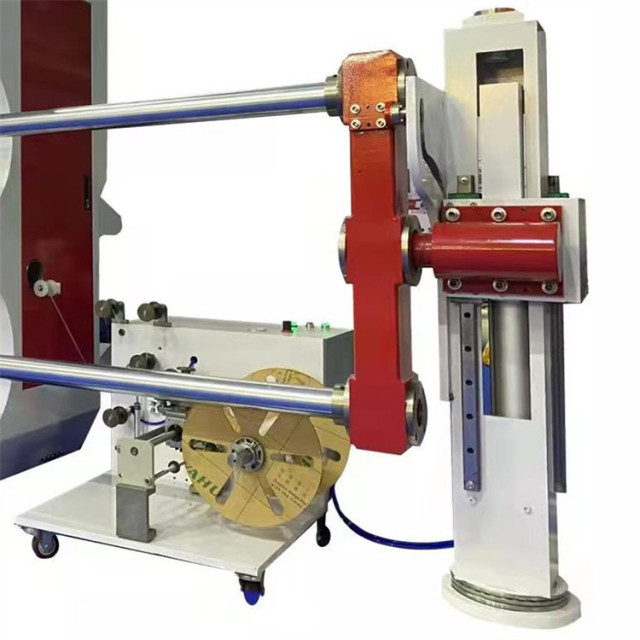

6. Rotary subframe for unloading finished roll is Optional
D. Electrical parts
1. The host adopts a frequency converter
2. Main machines, 1 SERVO motor
3. Winding using 2 frequency converters
4. 2 SERVO motors for rewind
5. PLC control
Using SIEMENS Germany PLC to achieve precise and stable control functions only requires input of raw material thickness, broadband diameter, and speed.
All subsequent tasks are automatically calculated by the computer.
Random Accessories
1 set of Allen wrenches 5 oil gun
2 adjustable wrench 6 air gun
3 Slotted screwdriver 7 Air nozzle
4 Phillips screwdriver
Caractéristiques matérielles:
A. partie hôte
Lampe laser sur tubes de papier
B. section de décharge matérielle
1. Le mécanisme d’alimentation est une grille d’alimentation connectée
2. Matières premières de chargement hydraulique sans arbre
3. La tige de déflexion réglable peut être ajustée par un volant
4. Frein à poudre magnétique pour le déroulement
5. Matériel de correction de bord par marque PAUSOURCE ou BST (d’autres marques peuvent être choisies séparément)
C. section de réception matérielle
1. Avec 3 pouces pneumatique gonflage differentrial arbres pour dérouler 2 Pcs
2. La méthode de verrouillage est contrôlée par la méthode
3. La tension d’enroulement par valve d’électricien
4. Couteaux circulaires ou couteaux droits 10 PCS standard
En option
5. L’enrouleur de coupe de bord de soufflage de déchets est facultatif
6. Le sous-cadre rotatif pour décharger le rouleau fini est facultatif
D. parties électriques
1. L’hôte adopte un convertisseur de fréquence
2. Machines principales, 1 moteur SERVO
3. Enroulement à l’aide de 2 convertisseurs de fréquence
4. 2 servomoteurs pour rembobinage
5. Contrôle de PLC
L’utilisation de SIEMENS allemagne PLC pour réaliser des fonctions de contrôle précises et stables exige seulement l’entrée de l’épaisseur de matière première, du diamètre à large bande, et de la vitesse.
Toutes les tâches suivantes sont automatiquement calculées par l’ordinateur.
Accessoires aléatoires
1 ensemble de clés Allen 5 pistolet à huile
2 clé ajustable 6 pistolet à air
3 tournevis fendu 7 buse d’air
4 tournevis Phillips
